Dossier technique

Groupe hydraulique V2H4O

Dossier Technique

Documentation - Réf:70117 - MàJ:25-09-2006

^Schéma d'implantation sur un voilier

Le système PI8000 de la société Navico comporte plusieurs éléments :

le capteur compas HS8000 qui est placé à proximité du centre de gravité du bateau, sous réserve de ne pas être perturbé par des champs magnétiques parasites.
la boîte de jonction JB8000 qui est le «cerveau» du pilote
le boîtier de commande PC8000 qui permet le contrôle par le barreur
le boîtier de puissance PAU1 qui fournit l'alimentation à tout le système
le groupe hydraulique qui commande le safran
le capteur d'angle de barre FB1 qui détecte les mouvements du safran

Bateau équipé

^Présentation du groupe hydraulique

La société Navico France propose des groupes hydrauliques Lecomble et Schmitt pour équiper de pilotes automatiques les bateaux de taille importante.

Ces groupes utilisent :

une moto-pompe RV2
- le moteur électrique 12 ou 24V continu tourne à 2000 tr/mn
- la pompe à barillet 6 pistons a un débit réglable entre 0,2 et 2 l/mn sous 25 bars
un vérin double tige, de diamètre 40 ou 50 mm
une électrovanne pour autoriser une commande manuelle de la barre. Hors énergie, elle permet la mise en communication des chambres avant et arrière du vérin double tige.

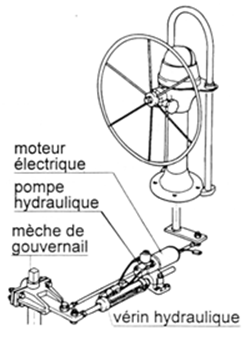

Le groupe hydraulique se monte en parallèle avec la commande de barre à roue

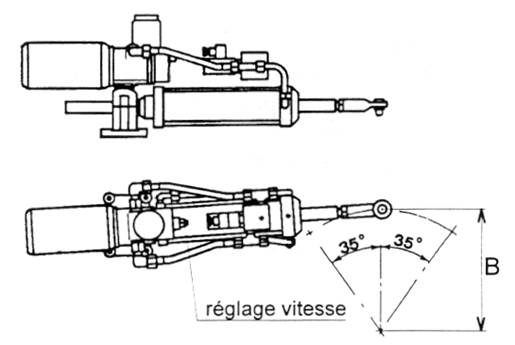

Schema du groupe Implantation du groupe

Tableau des caractéristiques

		H40	H50	H50
cylindre D tige d surface bras B p max poussée réelle couple réel p max pour vérin poussée max pour vérin couple	mm mm cm² mm bar daN mkg bar daN mkg	40 20 9,4 210 25 236 49 50 471 100	50 23 15,5 200 25 387 77 50 774 150	50 23 15,5 260 25 387 101 50 774 200

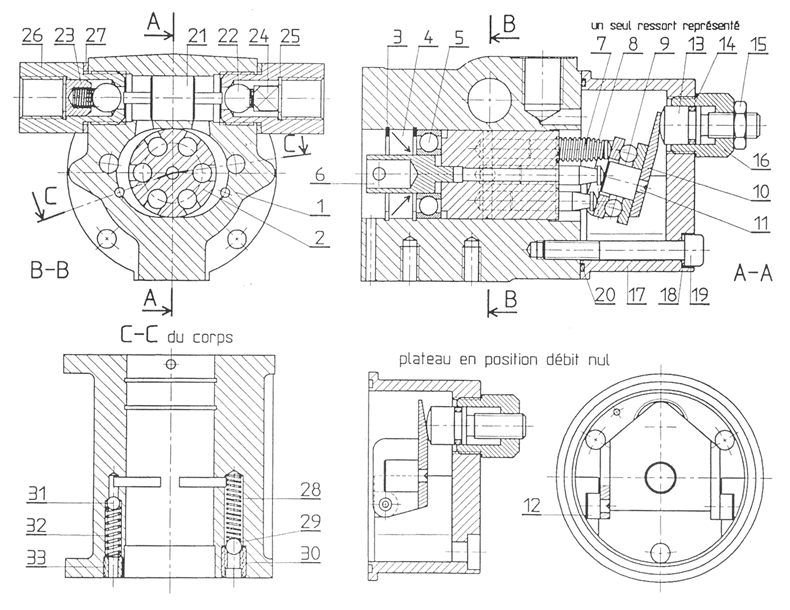

^Plan d'ensemble de la moto-pompe et nomenclature

Plan d'ensemble

Nomenclature

33	2	Vis clapet surpression
32	2	Ressort clapet de surpression
31	2	Bille Ø4
30	2	Vis clapet aspiration
29	2	Bille Ø5
28	2	Ressort clapet d'aspiration
27	2	Joint plat G3/8
26	2	Siège clapet anti-retour
25	2	Anneau élastique pour alésage 12 x 1
24	2	Butée
23	2	Ressort clapet anti-retour
22	2	Bille Ø9
21	1	Tiroir
20	1	Joint OR 56,87x1 78
19	2	Vis CHC M6-45
18	2	Rondelle plate Ø6
17	1	Carter
16	1	Adaptateur
15	1	Écrou HM M8
14	1	Joint OR 7
13	1	Vis de réglage du débit
12	2	Axe d'articulation
11	1	Centreur
10	1	Basculeur
9	1	Butée à billes 51200
8	6	Ressort de piston
7	6	Piston
6	1	Entraîneur
5	1	Roulement 6001
4	1	Joint à lèvres 12x28x7
3	2	Anneau élastique pour alésage 28 x 1,2
2	1	Barillet
1	1	Corps
Rep.	Nb.	Désignation

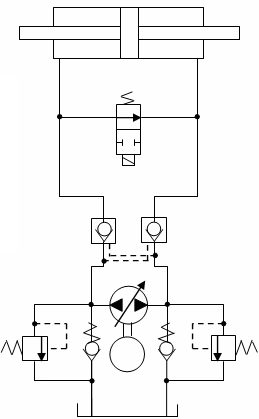

^Schéma hydraulique du banc d'essai

Schéma hydraulique du banc
