Lecture et décodage
P : Pivot d'axe une droite SC : Sphère
de centre un point |
Analyse de chaque pièce (sommet du graphe)
Invariants géométriques |
||
Bâti 1 | Il existe sur 1 deux droites parallèles. Soit e l'entraxe : A1C1 = e.x1 |
|
Manivelle 2 | Il existe sur 2 une droite et un point. Soit R la distance du point
à la droite : |
|
Coulisseau 3 | Il existe sur 3 deux droites sécantes et perpendiculaires |
Deux dimensions vont à priori intervenir dans la loi d'entrée-sortie : R et e
Analyse de chaque liaison (arc du graphe)
arc 1-2 : pivot d'axe (A1,z1) ou (A2,z2) |

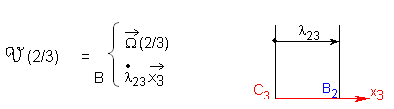

arc 2-3 : sphère cylindre de centre B2 et d'axe (C3, x3) |

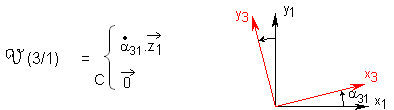

arc 3-1 : pivot d'axe (C1, z1) ou (C3, z3) |
Equations de fermeture cinématique
Le mécanisme comporte une chaîne fermée de solides, 1-2-3-1, on dispose donc de l'équation torsorielle suivante :
Analyse du système d'équations
On obtient un système de six équations à six inconnues.
On souhaite obtenir la loi d'entrée-sortie, donc une fonction de la forme
:
Existe-t-il une équation scalaire évitant les
quatre inconnues non désirées ?
|
Résolution
Ecrivons l'équation de moment en B scalaire y3
Ce qui donne, tous calculs faits
Conclusion
On obtient une équation de la forme
Celle-ci fait intervenir les paramètres géométriques l23 et a31. Il est nécessaire dans ce cas de compléter l'étude cinématique par une étude géométrique, pour essayer d'exprimer ces deux paramètres en fonction de a21, R et e.

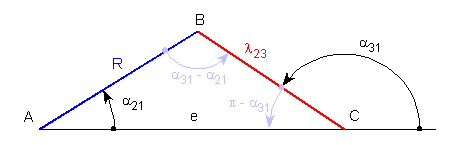

Au vu de ce schéma, une solution existe. Néanmoins, un logiciel de calcul formel serait le bienvenu à ce stade pour traiter le système d'équations obtenu

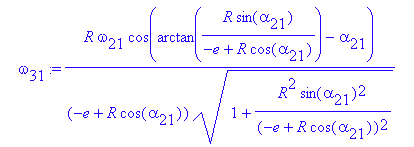

Résultats obtenus avec le logiciel Maple
Les équations suivantes n'ont pas valeur d'exemple pour une résolution manuelle. Aucune astuce de calcul n'a été utilisée dans cet exemple. |
Appliquons ces résultats à un mécanisme à croix de Malte à quatre branches ayant un entraxe de 100 mm. Les données numériques à considérer sont les suivantes :
|

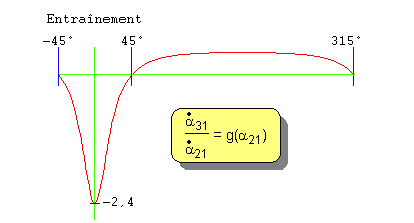

On obtient pour le rapport ω31/ω21 la courbe suivante, pour α21 variant de -45° à +315°:
